도심에 설치된 녹화 옹벽 - oo교 진입로(식생토낭 보강토옹벽)

서울시 oo구에 위치한 도로진입로의 보강토옹벽이 필요하게되어

본 친환경 식생토낭(식생백) 보강토옹벽을 시공하게 됨.

옹벽하부도로는 중랑천 공원과 인접한 우회도로로

콘크리트 구조물보다는 친환경적인 식생옹벽이 더욱 어울리는 지역임.

특히 인접 주민들의 반응이 좋아 많은 관심을 보임.

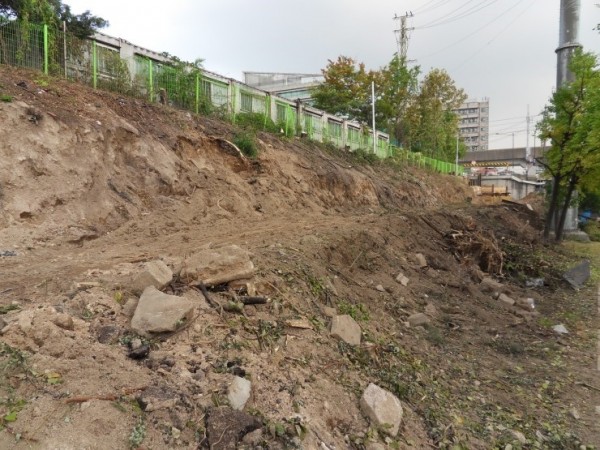

1. 시공전

2. 착공준비

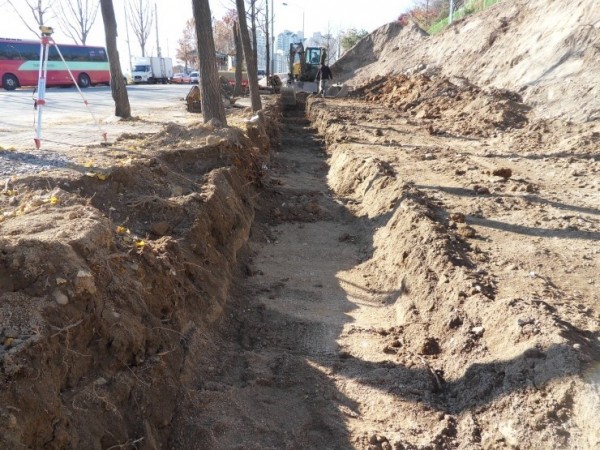

3. 보강토옹벽 계단식 기초

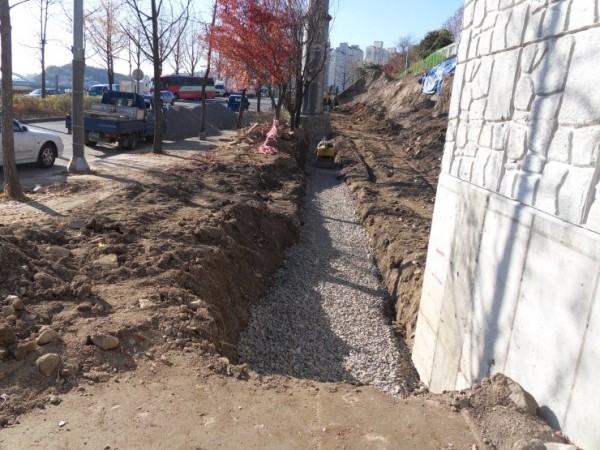

4. 보강토옹벽 기초 잡석

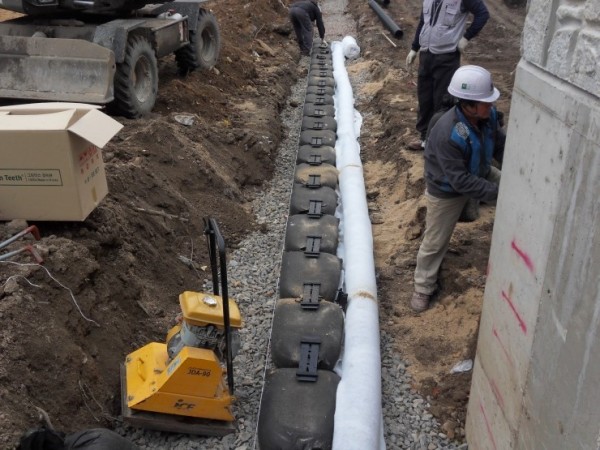

5. 식생토낭 첫단 및 배수유공관

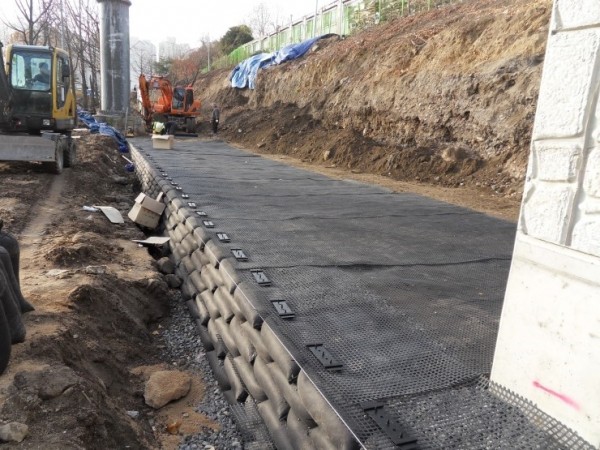

6. 지오그리드 포설

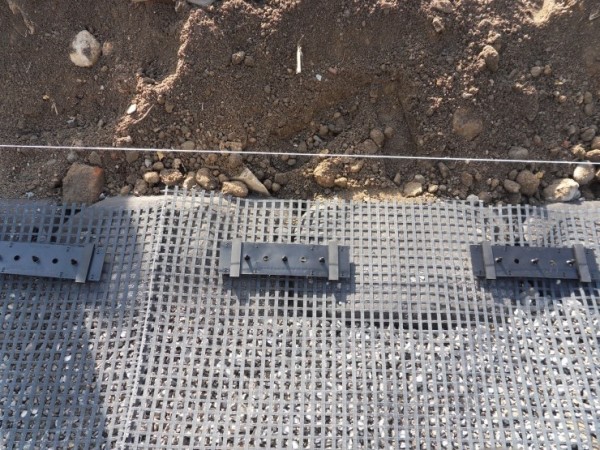

7. 지오그리드와 그린티스 결속판의 결속상태

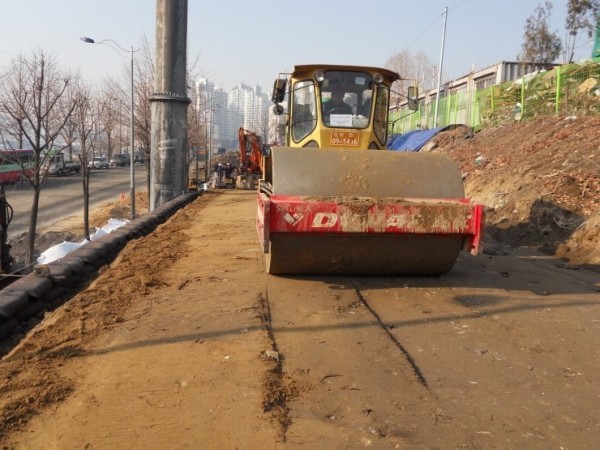

8. 10톤 진동롤러다짐

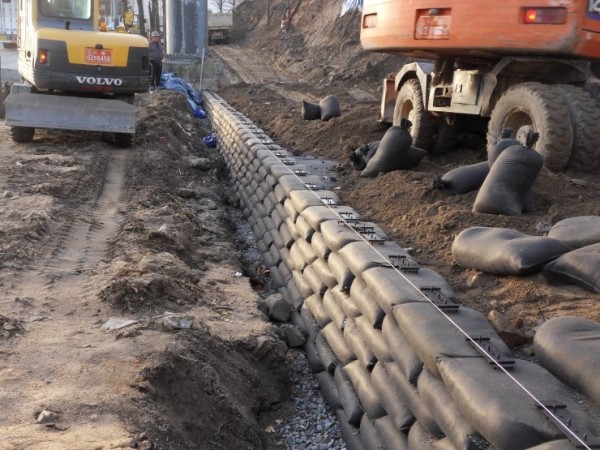

9. 반듯이 줄맞춰 쌓아올라가는 친환경 식생토낭

(현 시공지역은 홍수위 아래에 위치하여

홍수시 옹벽의 하단이 물에 잠길수 있으므로

식생토낭 내부의 토사는 현장토를 사용하지 않고,

입자가 다소 큰 마사토를 전량 외부로부터 반입하여

사용하므로써 토낭내 토립자의 유출을 최대한 방지하였음)

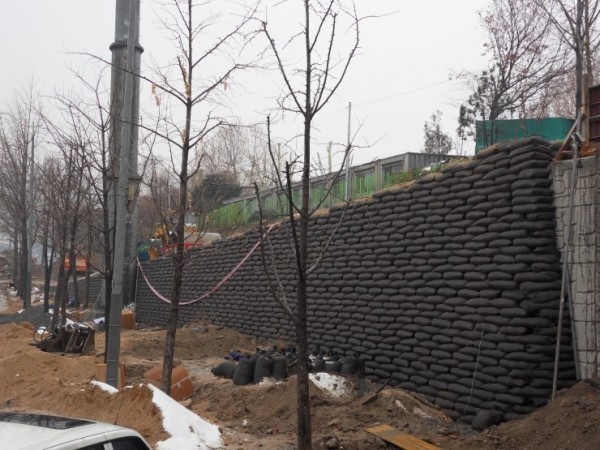

10. 친환경 식생토낭 보강토옹벽 쌓기 완성

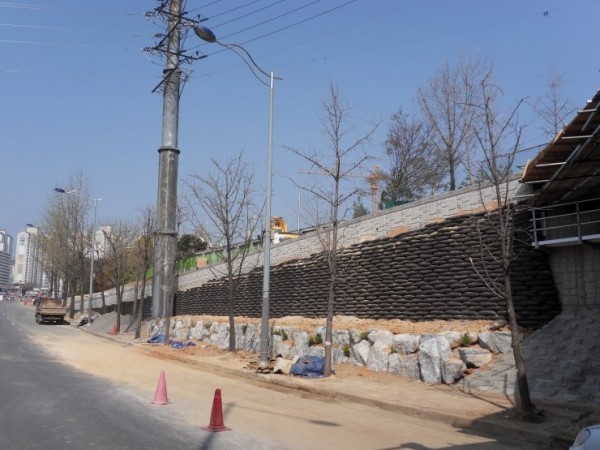

11. 보강토옹벽 상부 도로구조물 설치후

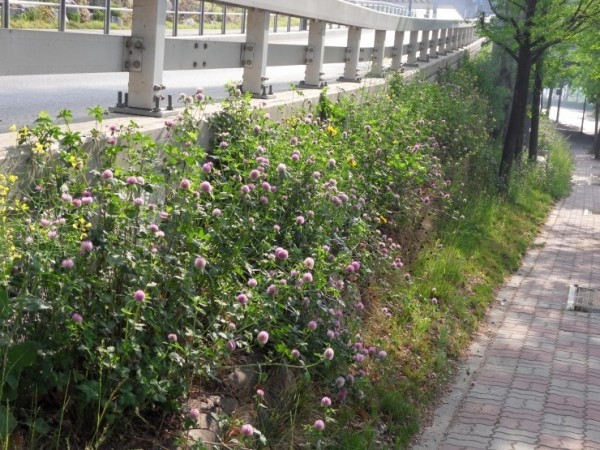

12. 옹벽 식생중

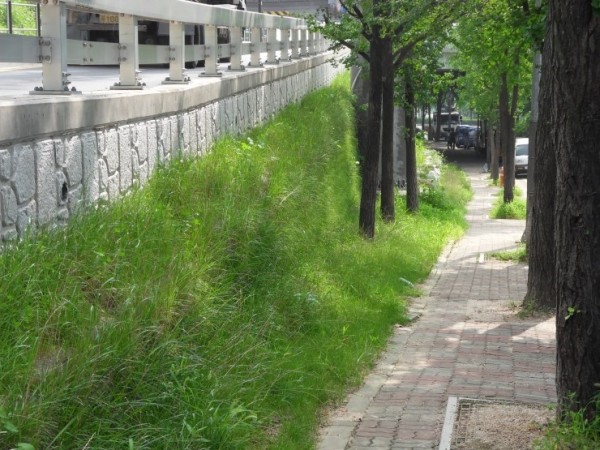

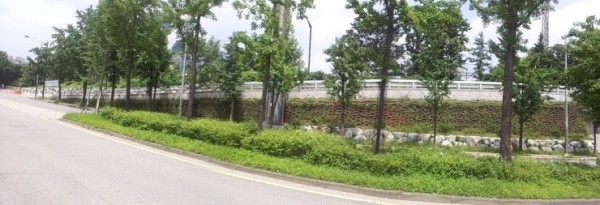

13. 친환경 식생보강토옹벽 전경(식생중)
